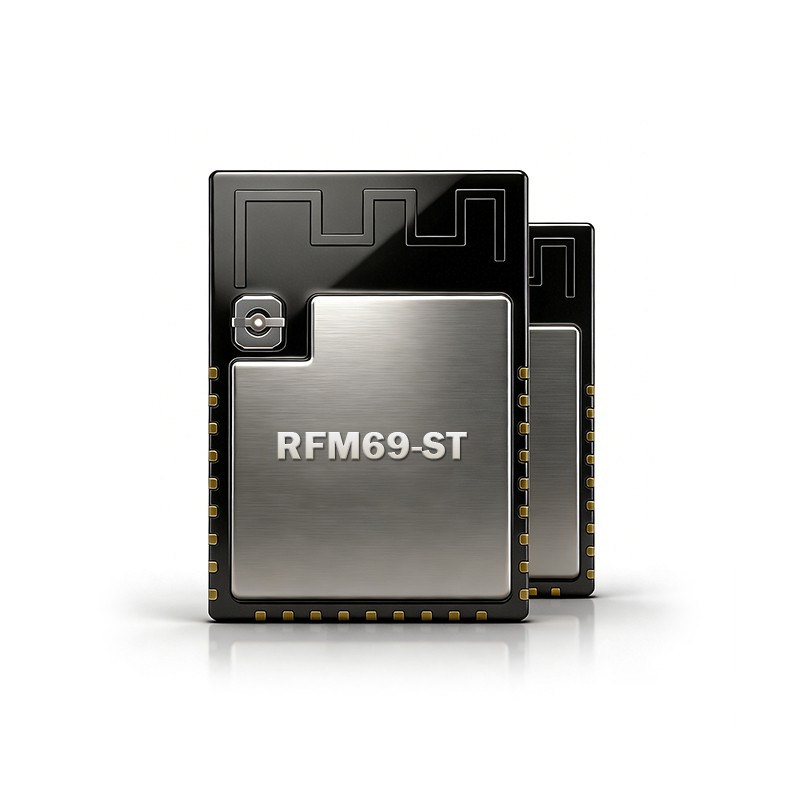

Espesifikasyon teknik
|
Spesifikasyon |
Valè |
|
Kalite |
Modil transceiver RF |
|
Fonksyon |
TRx (transmèt ak resevwa) |
|
Modulation |
2(G)FSK / MSK / OOK |
|
Done pousantaj |
Jiska 300 Kbps |
|
Frekans |
433 / 868 / 915 MHz |
|
Reseptè sansiblite |
-120 dBm |
|
Transmèt pouvwa |
+13 dBm |
|
Dimansyon |
16 × 16 × 1.9 mm |
|
Entèfas |
SPI |
|
Konfòmite |
RoHS / REACH |
Jaden aplikasyon yo
- Lekti kontè otomatik (AMR): Kontwòl sèvis piblik ak koleksyon done aleka.
- Rezo Capteur san fil: Deteksyon anviwònman, siveyans byen.
- Otomatik rezidansyèl ak bilding: kontwòl aksè, HVAC, ekleraj.
- Sekirite ak alam: alam entrizyon, detèktè perimèt.
- Siveyans endistriyèl ak kontwòl: telemetri machin, lyen kontwòl remote.
- Wireless M-BUS: Anba-1GHz pil kominikasyon mesure.
Poukisa li anfòm
- Segondè sansiblite: resepsyon ki estab pou lyen ki ba-SNR.
- Modulation fleksib: Entèoperabilite atravè eritaj ak sistèm modèn.
- Kontra enfòmèl ant SMT: Anprint PCB minimòm pou patiraj sere.
Gid Entegrasyon PCB/PCBA
1. Preparasyon SMT: SPI koòdone ak pake SMT sipòte otomatik pick-and-place ak estanda pwofil reflow.
2. Antèn ak chemen RF:
- Plasman: rezève yon zòn RF pwòp; kenbe antèn/alimentation lwen gwo bri dijital ak ekipman pou chanje.
- Kontwòl enpedans: Kenbe enpedans matche soti nan antèn nan broch RF; minimize souch ak viraj byen file.
- Estrateji tè: Sèvi ak yon avyon tè koud; kenbe tè anba rejyon antèn la.
3. Entegrite pouvwa:
- Dekouplage: Mete kondansateur kontoune ESR ki ba tou pre broch VCC/GND.
- Estabilite tren: Asire règleman ekipman ki apwopriye pou eklat TX nan +13 dBm.
4. Testability & DFM:
- Pwen aksè: Bay kousinen pou SPI, done TRx, ak ray kouran pou rasyonalize ICT/AOI.
- Silks & fiducials: Mak referans klè amelyore presizyon plasman.
5. BOM senplifikasyon:
- Pati ekstèn: Se sèlman pasif esansyèl pou matche / dekouplage; diminye konpleksite asanble ak pri.
